Lewmar Standard Portlight einbauen – Schritt-für-Schritt Anleitung

Warum der Austausch sinnvoll ist

Ob durch Alterung, Beschädigung oder Modernisierung – der Austausch eines Bootsfensters sorgt nicht nur für mehr Sicherheit an Bord, sondern auch für Komfort und bessere Optik. Lewmar Standard Portlights sind für den Einsatz in Kategorie A, Bereiche 2a, 3 und 4 zertifiziert und somit für unterschiedlichste Montageorte geeignet.

Werkzeug- & Material-Checkliste

Für den Einbau oder Austausch benötigen Sie:

• ❏ Dichtmasse (Silikon oder Polyurethan) & Kartuschenpresse

• ❏ Montageteile (im Lieferumfang enthalten)

• ❏ Bohrmaschine mit Bohrersatz

• ❏ Stichsäge

• ❏ Schraubendreher, Inbus, Schraubenschlüssel (je nach Modell)

• ❏ Zirkel zum Markieren des Radius

• ❏ Filzstift, Lineal, Malerkrepp

• ❏ Persönliche Schutzausrüstung (Schutzbrille, Handschuhe, FI-Schutzschalter)

👉 Für den Ausbau alter Fenster zusätzlich:

• ❏ Schaber

• ❏ Cutter-Messer zum Entfernen alter Dichtungen
  ⚠️ Achtung: Arbeiten Sie vorsichtig, um den Rumpf oder die Verkleidung nicht zu beschädigen.

Lieferumfang – das ist im Set enthalten

Beim Kauf eines originalen Lewmar Standard Portlights erhalten Sie:

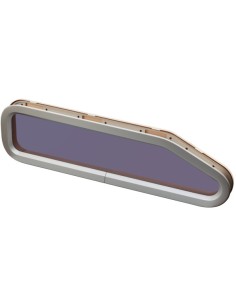

• ✅ Komplette Fenstereinheit mit eingesetzter Acrylscheibe und Dichtung

• ✅ Vormontierte Scharniere & Griffe

• ✅ Innenrahmen (zum Verschrauben mit dem Außenrahmen)

• ✅ Befestigungsschrauben

• ✅ Trim-Rahmen für die Innenverkleidung

• ✅ Moskitonetz (modellabhängig)

Schritt-für-Schritt Einbauanleitung

1. Öffnung markieren

• Schablone ausschneiden und Passgenauigkeit prüfen.

• Fenster muss auf einer ebenen Fläche montiert werden (Toleranz ±1 mm).

• Schablone mit Klebestreifen fixieren und Schnittlinie anzeichnen.

2. Ausschnitt herstellen

• Kontrollieren Sie vor dem Sägen, ob Stromleitungen, Kabel oder Schläuche in der Nähe verlaufen.

• Loch für die Stichsäge bohren.

• Mit der Stichsäge die Öffnung ausschneiden.

• Falls nötig, Innenverkleidung anpassen oder entfernen.

3. Fenster einsetzen & anpassen

• Fenster probeweise einsetzen, Sitz und Klemmring prüfen.

• Vor dem Abdichten sicherstellen, dass die Passung korrekt ist.

4. Abdichten

• Alte Befestigungslöcher mit Dichtmasse schließen (falls Austausch).

• Fenster herausnehmen und Dichtmasse großzügig auftragen.

• Fenster erneut einsetzen – es muss leicht Dichtmasse zwischen Rahmen und Deck austreten.

5. Verschrauben

• Außenrahmen mit Innenrahmen verschrauben.

• Schrauben vorher leicht einfetten.

• Überflüssige Dichtmasse entfernen.

6. Abschluss

• Fenster kontrollieren: gleichmäßiger Sitz, vollständige Abdichtung.

• Montage ist abgeschlossen.

Tipps für den Austausch alter Fenster

• Dichtungen vorsichtig entfernen, ohne den Rumpf zu beschädigen.

• Oberfläche gründlich reinigen und entfetten.

• Nur hochwertige, seewasserbeständige Dichtmassen verwenden.

• Montage nie unter 5 °C oder bei starker Feuchtigkeit durchführen.

Pflege & Wartung

Damit Ihr neues Fenster lange zuverlässig bleibt:

• Reinigen Sie die Acrylscheibe nur mit milden Reinigungsmitteln (keine Scheuermittel oder Lösungsmittel).

• Pflegen Sie die Gummidichtungen regelmäßig mit Silikonpflege.

• Kontrollieren Sie Schrauben und Beschläge 1–2 Mal pro Saison.

• Bewegen Sie Griffe und Scharniere regelmäßig und fetten Sie bewegliche Teile leicht nach.
