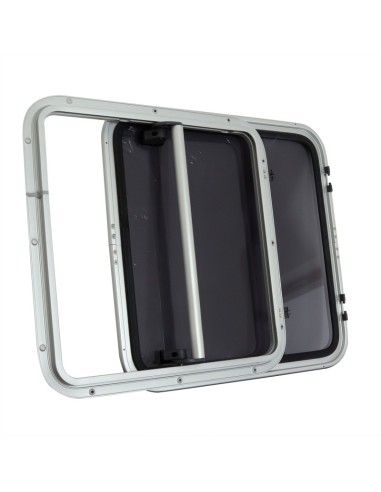

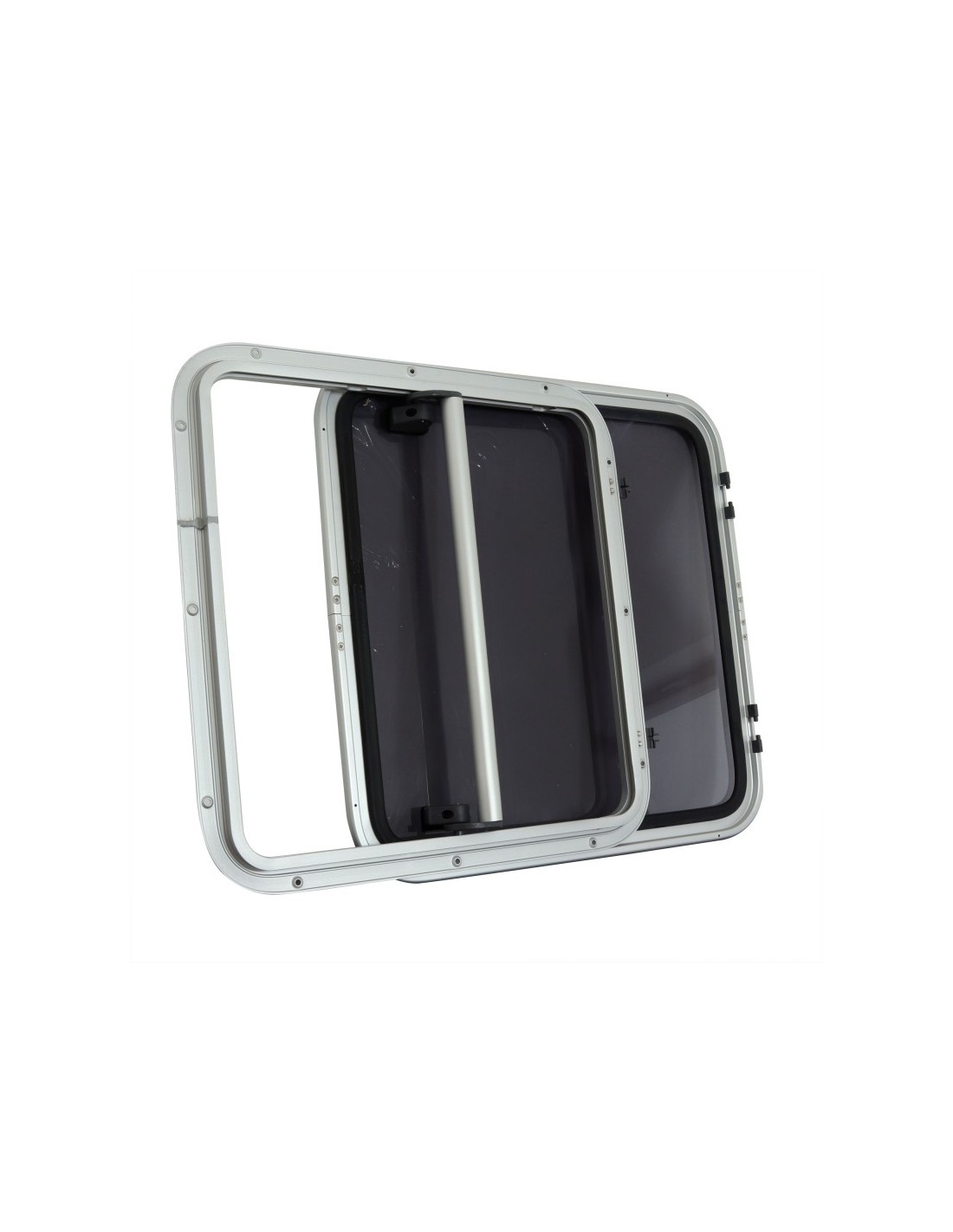

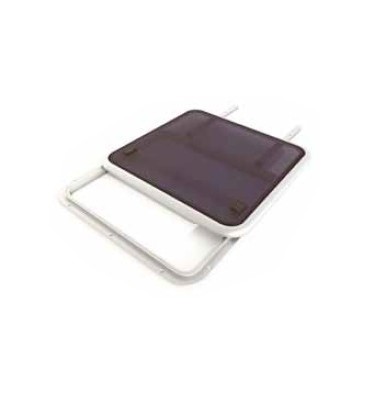

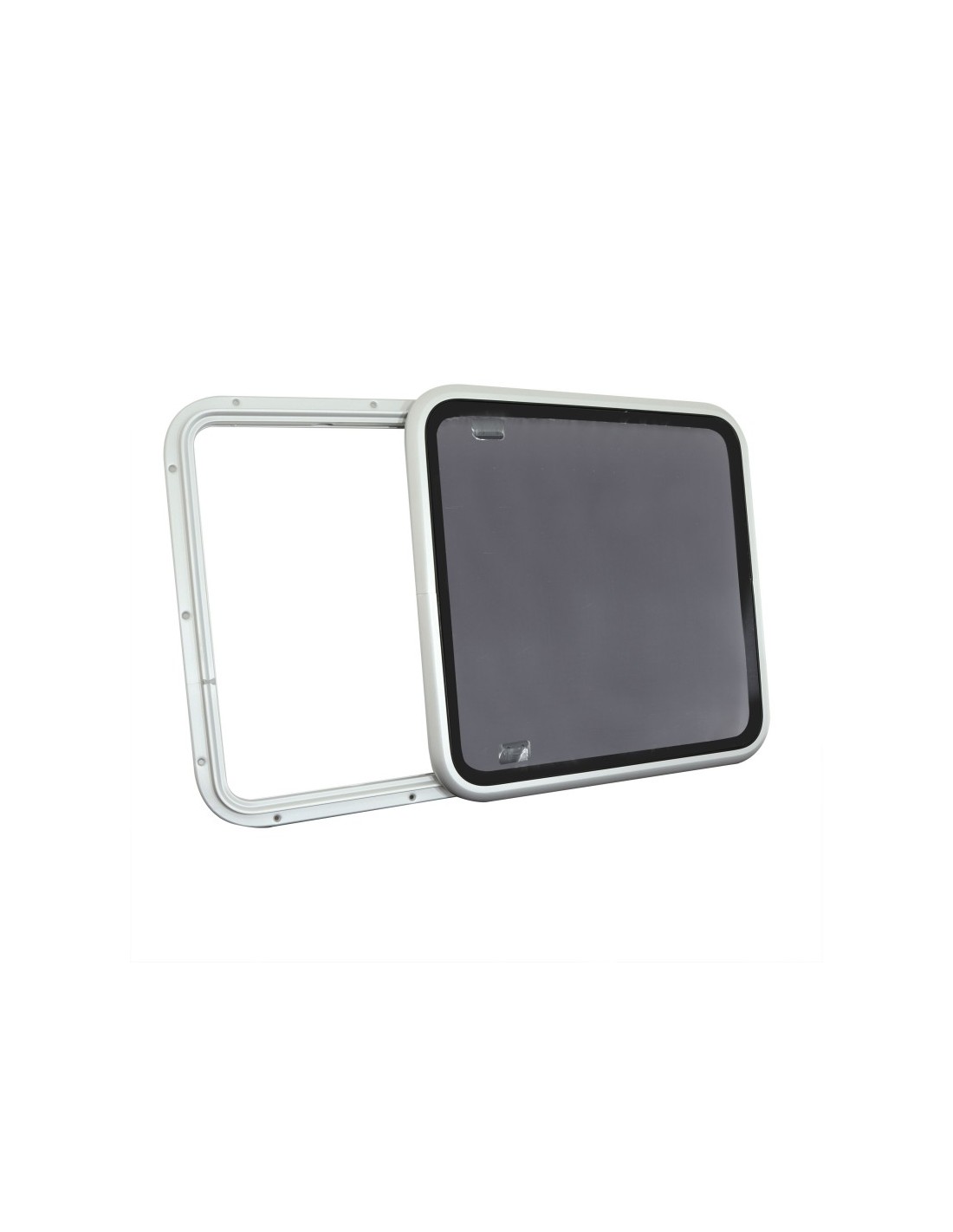

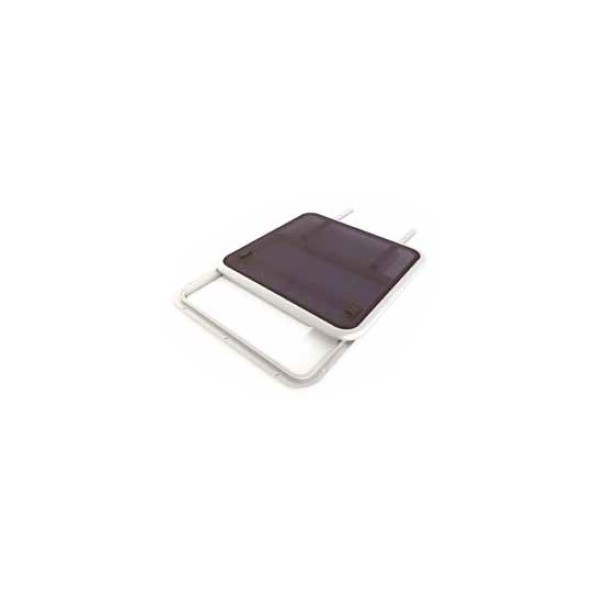

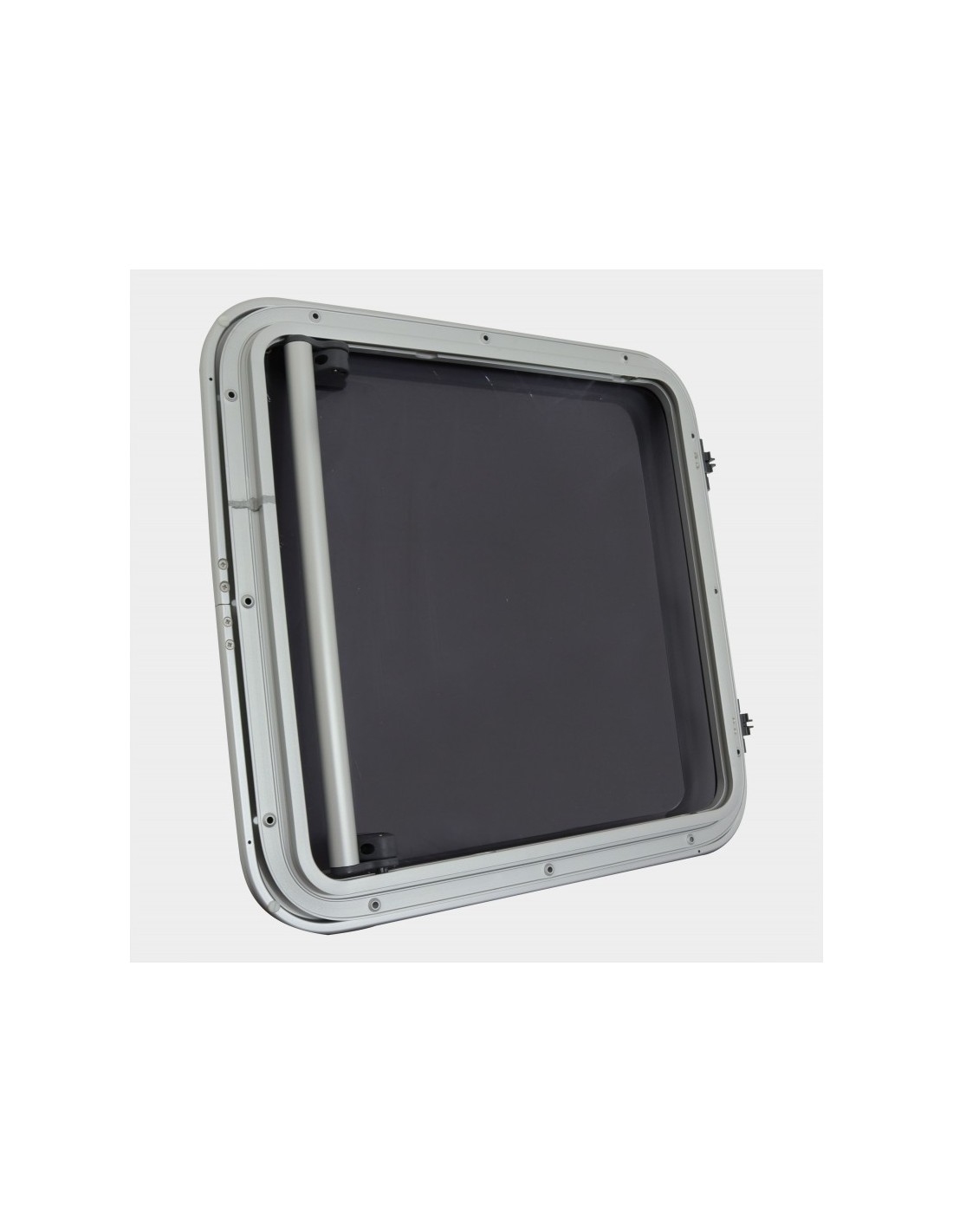

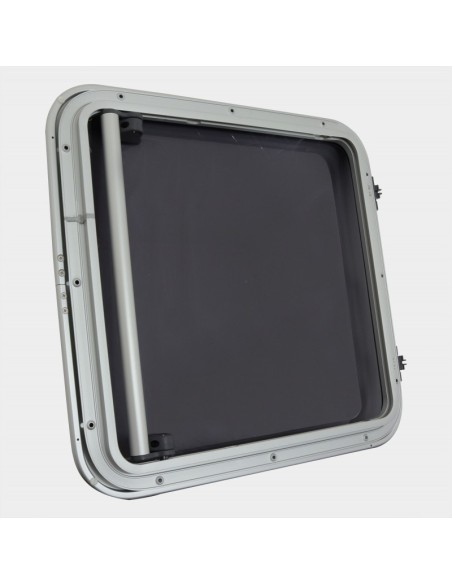

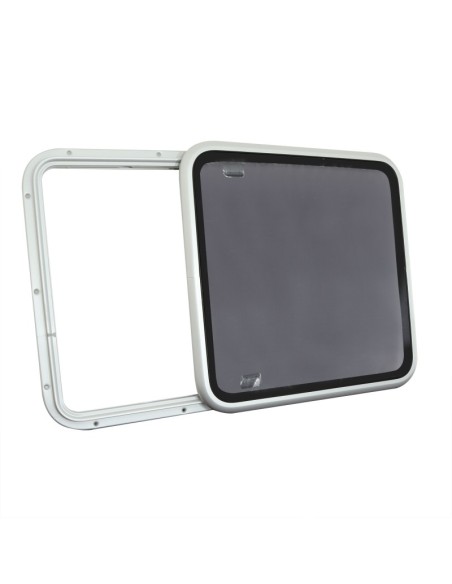

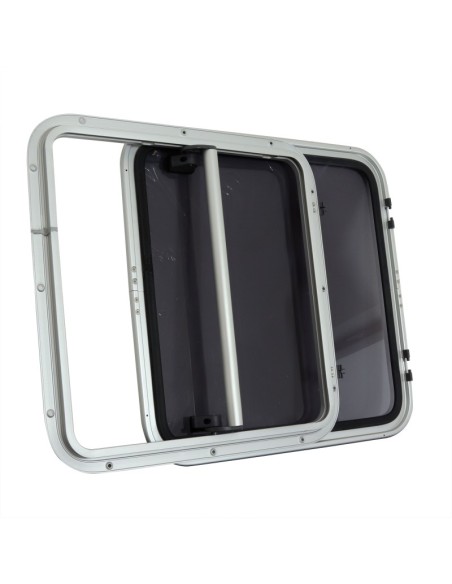

Die Lewmar Pilot 78 Schiebeluke 844×790 mm ist eine hochwertige Luke der Pilot-Serie von Lewmar. Sie verfügt über ein Schiebesystem, das von den Lewmar Segeltrimmsystemen inspiriert ist, und garantiert leichte Bedienung und stabile Führung.

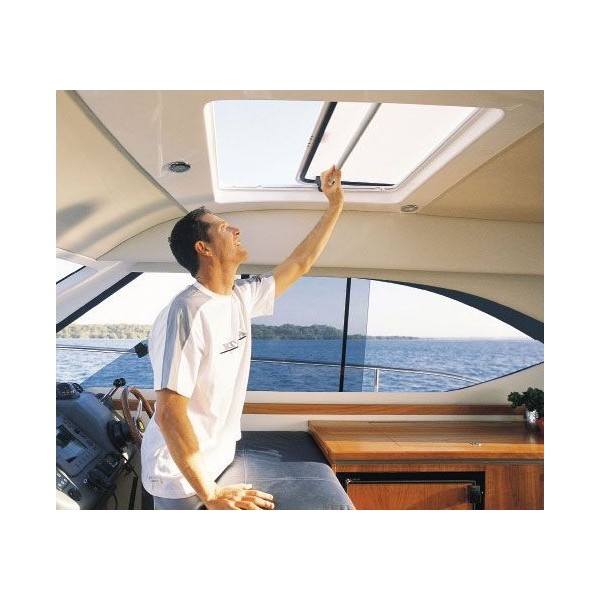

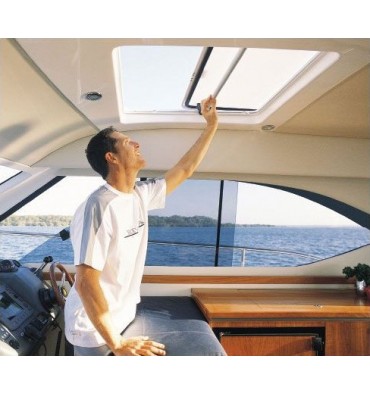

Der silberne Rahmen sorgt für Langlebigkeit und passt optisch zu modernen Yacht-Interieurs. Das geräucherte Acrylglas schützt vor Blendung und bietet gleichzeitig eine elegante Optik. Die Luke ist nur für den Innenbereich über Steuerständen und in Steuerhäusern vorgesehen und nicht für normale Decksflächen geeignet.
Montagehinweise:
Einbau auf ebener Fläche mit ±1 mm Toleranz
Schrauben für den unteren Rahmen: 5 mm Senkkopf, No. 10UNC2BA
Trim Kits passend für Größe 78
Als Fachhändler für Yacht- und Bootszubehör führen wir alle Lewmar Ersatzteile, einschließlich Scharniere, Dichtungen und Glasscheiben, viele direkt ab Lager verfügbar.
Außenmaße der Luke
Länge (X): 844 mm (33 1/4 in)
Breite (Y): 790 mm (31 1/8 in)
Höhe (Z): 29 mm (1 1/8 in)
Radius (R): 73 mm (2 7/8 in)
Führungsschienen (T): 638 mm (25 1/8 in)
Ausschnittmaße / Einbau
Länge (X1): 770 mm (30 5/16 in)
Breite (Y1): 720 mm (28 1/4 in)
Radius (R1): 42,5 mm (1 11/16 in)
Höhe der unteren Rahmenkante: 15 mm (9/16 in)
Glasdicke: 10 mm (3/8 in)
Original Lewmar Pilot 78 Schiebeluke
Silberner Rahmen, geräuchertes Acrylglas
Bewährtes Pilot-Schiebelukensystem
Nur Innenbedienung, nicht von außen öffnbar
Trim Kits für Größe 78 verfügbar
Langlebig, stabil und für maritime Bedingungen geeignet
1 × Lewmar Pilot 78 Schiebeluke
