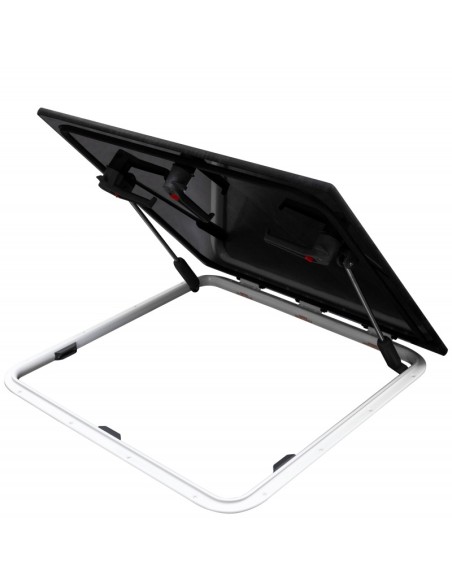

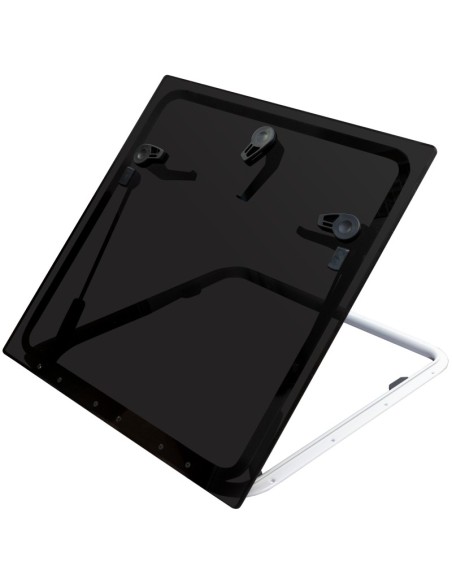

Bootsluke Lewmar Flush 70, 2 Generation,
mit dukelgrau getöntem Acrylglas und weißem Rahmen.
■ Flacher, moderner Look
■ Passt sich nahtlos in speziell geformte
Versenkung im Deck ein
■ Dichtung im Acryl montiert
■ Acryl mit getöntem Rand um Übergang zum
Deck zu verbergen
Dark Sport
Vielleicht gefällt Ihnen auch
Bootsluke Lewmar Flush 70, 2 Generation.
Verfügbare Abmessungen:
Maße:
Breite X- 697 mm
Länge Y- 697 mm
Radius R- 10 mm
Z- 31 mm
Ausschnittmaße:
Breite X1- 627 mm
Länge Y1- 627 mm
Radius R1- 42,5 mm
Acrylglas dicke- 12 mm
Gewicht- 11 kg
Luken sollten auf einer ebenen Fläche mit einer Toleranz von +/-1mm
montiert werden.
■ Auschnittmaße ändern bei Verwendung der Trim-Rahmen. +4mm X1 und Y1
und +2mm zu R1.
■ Schrauben zur Montage des unteren Rahmens sind 5mm Senkkopf
Schrauben No.10UNC2BA
■ Schrauben zur Montage des unteren Rahmens an den Scharnieren sind M6.
Original und Neu Lewmar Luken für Yachten und Boote.
| Katalognummer | Katalognummer Dark Sport | Größe | Der Kragen des flachen Rahmens |
|
|
| mm | in | ||||
| 39970012 | 39970812 | 70 | 15 | 9/16 | |
| Größe | |||||||||
| Gelenkschlitz (W) | Breite (X) | Länge (Y) | Tiefe (Z) | Radius (R) | |||||
| mm | in | mm | in | mm | in | mm | in | mm | in |
| 11 | 11/64 | 697 | 27 1/ 2 | 697 | 27 1/ 2 | 31 | 1 1/ 4 | 10 | 3/ 8 |
| Die Abmessungen des Lochs im Deck | |||||||||
| Breite (X1) | Länge (Y1) | Radius (R1) | Glassdicke | Gewicht | |||||
| mm | in | mm | in | mm | in | mm | in | kg | lb |
| 627 | 24 11/16 | 627 | 24 11/16 | 42,5 | 1 11/16 | 12 | 1/ 2 | 11 | 24 |
